Descripció
Les plaques de fred líquid estàndard és un dispositiu que s’utilitza per a una gestió tèrmica eficient i s’utilitza normalment en aplicacions amb requisits de dissipació de calor elevades. Està fabricat en materials metàl·lics (com alumini o coure) i els canals de fluids es formen internament mitjançant mecanitzat de precisió. Aquests canals porten la calor de components o sistemes electrònics que cal dissipar a través del flux de refrigerant. L’estructura de la placa freda refrigerada per líquids inclou una superfície de contacte que està en contacte directe amb la font de calor, condueix calor al refrigerant a través de materials conductors tèrmics i, a continuació, transmet la calor a través del canal de flux per completar el procés d’intercanvi de calor. La part exterior de la placa freda sol estar equipada amb una interfície per connectar -se a les canonades del sistema de refrigeració per formar un sistema complet de refrigeració de líquids.
Polir la línia de producció de superfície
Funcions

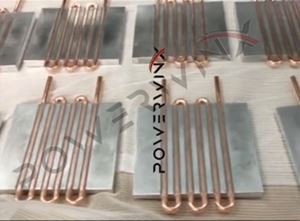

Base extruïda econòmica i disseny continu de tub de coure
Les plaques fredes líquides estàndard utilitzen aliatge d’alumini extruït com a base i estan equipades amb tubs de coure contínues, que tenen una excel·lent conductivitat tèrmica. La conductivitat tèrmica de l’aliatge d’alumini és d’uns 150 W/m · k, mentre que la conductivitat tèrmica dels tubs de coure pot arribar a 400 W/m · k. Aquest disseny permet transferir la calor ràpidament de la font de calor al canal de flux de refrigerant, millorant així l'eficiència de l'intercanvi de calor. El tub de coure continu evita la soldadura o les articulacions de les connexions de canonades en plaques fredes tradicionals, redueix la resistència tèrmica a la connexió i garanteix que la transferència de calor del tub de coure al refrigerant sigui més eficient. En general, aquest disseny permet a la placa freda mantenir un excel·lent rendiment de dissipació de calor en condicions de treball d’alta càrrega.
El disseny continu del tub de coure redueix el risc de fuites
El tub de coure de plaques de fred líquid estàndard adopta un disseny continu, que evita la soldadura o les peces de connexió de les plaques fredes tradicionals. El tub de coure no té articulacions ni punts de soldadura durant el procés de producció, reduint el risc de fuites de refrigerant. Aquesta optimització no només millora el segellat de la placa freda, sinó que també millora l'estabilitat a llarg termini de la placa freda. La integritat del tub de coure garanteix que la placa en fred pot funcionar de manera estable i a llarg termini en un entorn de treball d’alta pressió i d’alta temperatura, evitant fallades del sistema i efectes de refrigeració reduïts a causa de fuites.
Alta conductivitat tèrmica Tecnologia d’enllaç d’adhesius epoxi
Durant el procés de fabricació de plaques de fred líquid estàndard, s’utilitza un adhesiu epoxi d’alta conductivitat tèrmica per enllaçar el tub de coure al substrat d’aliatge d’alumini. L’adhesiu epoxi no només té una excel·lent capacitat d’enllaç estructural, sinó que també pot reduir la resistència tèrmica del punt de contacte, optimitzant encara més el camí de conducció de calor. La conductivitat tèrmica de l’adhesiu epoxi sol arribar a arribar a 1,5 W/m · K a 3 W/m · K, molt superior als materials adhesius tradicionals. Això permet que la placa en fred realitzi calor de manera més eficient i evita la reducció de l’eficiència de la dissipació de calor causada per la capa d’adhesiu no conductor o separada.
Articulacions d’alt rendiment i filtracions
A causa del disseny continu del tub de coure i el procés d’enllaç d’adhesius epoxi d’alta conductivitat tèrmica, les plaques de fred líquid estàndard tenen excel·lents capacitats de protecció de fuites. No hi ha punts de soldadura a les articulacions de la placa freda, cosa que redueix el risc comú de fuites, garanteix un flux de refrigerant estable i manté la funció eficient de dissipació de calor del sistema. Les fuites d’aigua no només afecten l’eficiència de treball de la placa freda, sinó que també pot provocar una fallada del sistema. Per tant, evitar les fuites és la clau per assegurar el funcionament estable a llarg termini del sistema de refrigeració de líquids. Aquest disseny garanteix que els usuaris el puguin utilitzar de forma segura i estable en entorns durs.
